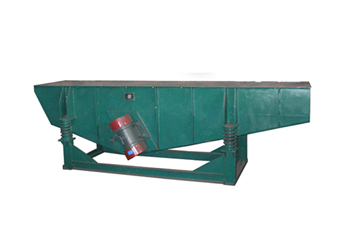

振动输送筛分机

振动输送筛分机由槽体、不锈钢筛板、底座、弹簧和振动电机组成，全部采用钢结构焊接而成。 振动槽内设有双层筛网，上层不锈钢密布钻孔的大孔眼筛板，下层为小孔眼衬以80目的不锈钢筛。两台相对称的振动电机固定在机体上，与槽体形成一定的角度，电机两端各有一对偏心块，偏心块回转时产生离心力，其离心力在机体的横断而方向相互抵消，而在纵断面方向相互合成，合成后的激振力驱动型砂，在槽体上跳跃式前进，在前进过程中实现筛分和输送的功能。

由于振动槽较长，型砂在跳跃式前进中可以散失部分热量，所以还有一宁的冷却作用。调整两块偏心块夹角，即可改变电机的激振力和振幅的大小，进而达到某一特定生产率需要的激振力和振幅，完成筛分和输送的作用。

振动电机安装于槽体两侧，故拆卸、维修方便。由于无易损件、结构简单、能耗少、造价低、生产率可在5-40t/h范围内选择，适应范围宽、耐高温，适合于在恶劣环境下工作，故此国内消失模砂处理系统中，多选此种输送筛分机。
